Stålstangstolens dæk

Stålbjælkers trussedæk er en ny generation af gulvdæk udviklet af byggingeniører. Stålstængerne i gulvdækket behandles til stålstangstænger ved hjælp af semi-automatisk plademetalsvejsningsudstyr på fabrikken til at erstatte den hævede højde og lejekapacitet på gulvdækket.

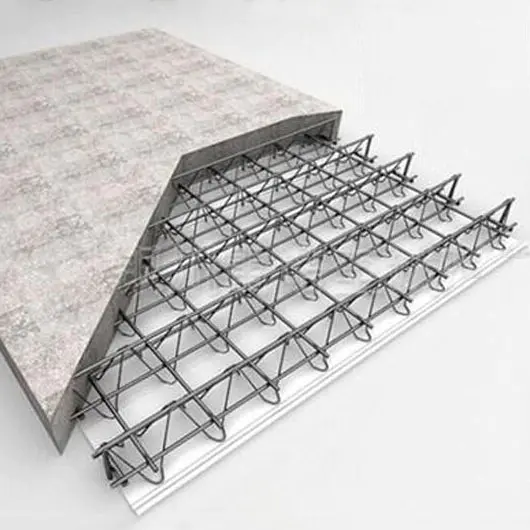

Dette system integrerer stålstængerne i betongulvpladen med konstruktionsskabelonen. Under konstruktionsproceduren kan stålbjælkerstængerdæk modstå vægten af ​​våd beton på gulvpladen og konstruktionsbelastningen. I brugsperioden fungerer de øvre og nedre akkordstålstænger på stålstolen sammen med betonen som helhed for at modstå brugsbelastningen.

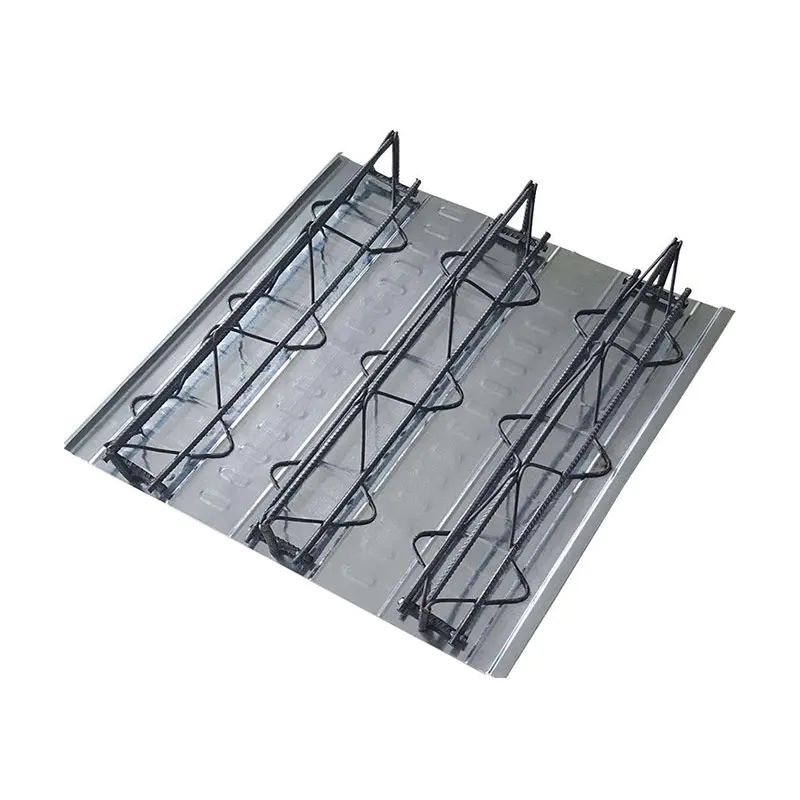

Stålbjælkernes trussedæk er dannet ved at forbinde stålstolen og det nederste ark gennem modstandens stedet svejsning. Stålbjælkerne er lavet af stålstænger, der bruges som den øverste akkord, nedre akkord og webstænger i henhold til den forskellige position. Det nederste ark kan fremstilles af galvaniseret stålplade eller den koldvalsede stålplade.

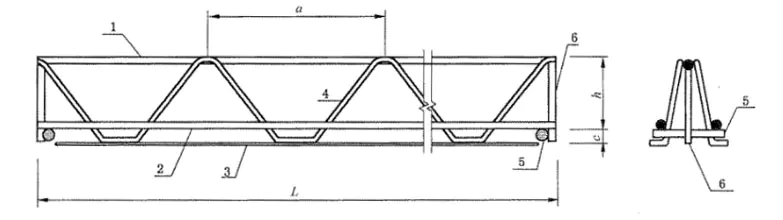

Højde

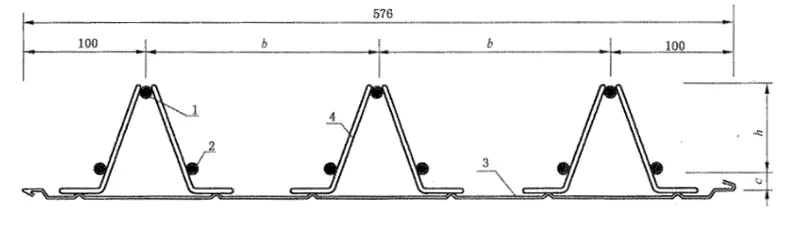

Sektionsvisning

1 、 Den øvre akkord ； 2 、 Den nedre akkord ；

3 、 Det nederste ark ； 4 、 Webstænger ；

5 、 Horisontal forstærkning af support ； 6 、 Lodrette supportstænger.

L ： Længde på stålstolens gulvplade, ≤12000mm ；

H ： Højde på stålstol, 70 ~ 170 mm

A ： Afstand mellem stålstolsektioner, 200 mm;

B ： Afstand mellem stålstangstaver, 188 mm;

C ： Tykkelse af betonovertræk, 15 mm;

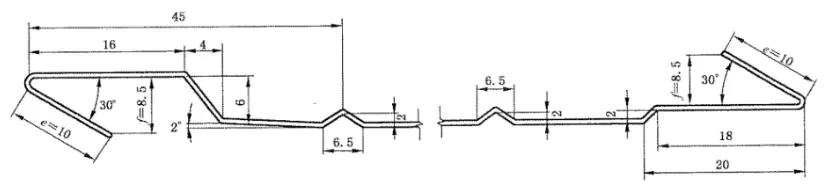

Diagram over det nederste ark

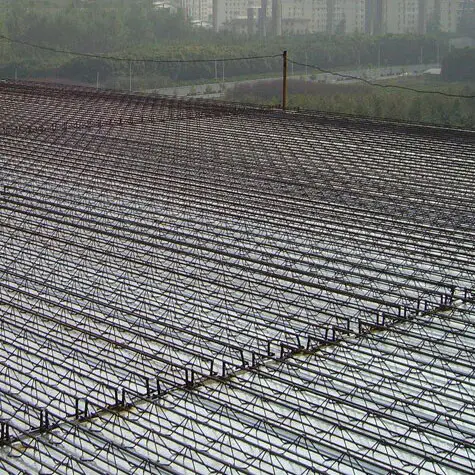

Inden du lægger stålbjælkerne-trussedæk, skal referencelinjen indstilles i henhold til den startposition, der er vist på tegningen. Det første bestyrelse skal være på linje med referencelinjen, og de andre tavler er installeret i rækkefølge. Forbindelsen mellem tavlerne vedtager en fastgørelsesmetode, og krogforbindelsen mellem brædderne skal være tæt for at sikre, at der ikke er nogen lækage, når man hælder beton.
